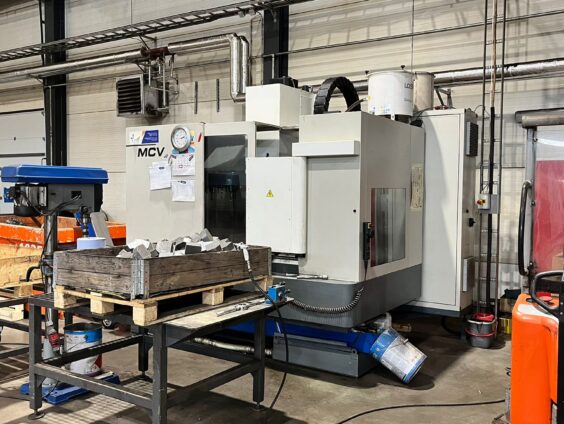

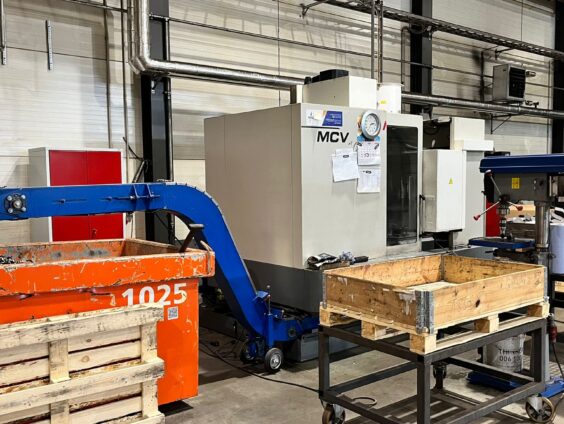

Kasutatud vertikaalse spindliga freesimiskeskus Kovosvit MCV 1000

Detsembrist müügile saabunud Kovosvit Masi vertikaalse spindliga freesimiskeskus MCV 1000.

Kontakteeru meiega julgelt, kui tunned freesimiskeskuse vastu huvi!

  • X / Y / Z – 1016/610/720 mm

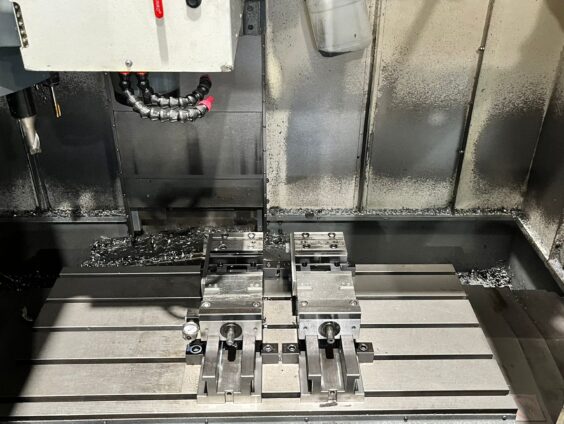

  • Laua kinnituspind: 1300 x 670 mm Suurim raskus laual: 1200 kg
  • Maks. töökiirus: 8000/12000/18000/24000 min-1
  • Kõrgtõhusa masintöötluse tagab suure töökiirusega spindlite ja kiiretteannete kasutamine.
  • Lihtne juurdepääs tööruumile tänu liugkatetele, mis täielikult avavad tööruumi ühe nurga.
  • Tugiraami suurepärane jäikus võimaldab nii rasket masintöötlust kui ka keerukate toorikute ülitäpset viimistlemist.
  • Lineaartelgede kõrge dünaamika loob võimaluse vormide kiirmasintöötluseks.
  • MCV-sarja masintöötluskeskused on ehitatud C-kujulisele tugiraamile.
  • Masina tugiraami komponentide materjalid ja kujud on optimeeritud kõrge jäikuse ning stabiilsuse saavutamiseks. Lineaarjuhikute kasutamine kõigil lineaartelgedel tagab masintöötlusprotsessi nõutava täpsuse ja dünaamika.
Tehnilised andmedMCV 1000 POWERMCV 1000 SPEEDMCV 1000 SPRINTMCV 1000 RAPID
Table
Laua kinnituspindmm1300 x 6701300 x 6701300 x 6701300 x 670
T-pilud (arv×laius×vahekaugus)mm5 x 18 x 1255 x 18 x 1255 x 18 x 1255 x 18 x 125
Suurim raskus laualkg12 00012 00012 00012 000
Töövahemik
X-telgmm1016101610161016
Y-telgmm610610610610
Z-telgmm720720720720
Vahemaa spindli esiotsast laua kinnituspinnanimm120 – 840150 – 870150 – 870150 – 870
Spindel
Spindli koonusISO 50ISO 40 / HSK A63HSK A63HSK A63
Suurim kiirusmin-1800012 00018 00024 000
Kiiruse muutus2 kiirustastmeteta reguleeritavastmeteta reguleeritavastmeteta reguleeritav
Etteandekiirus
Tööetteanne X, Y, Zmm.min-11 – 40 0001 – 40 0001 – 40 0001 – 40 000
Kiiretteanne X, Y, Zm.min-140404040
Tööriistamagasin
Magasini maht24 [40]30 [60]30 [60]30 [60]
Maks. tööriista pikkusmm400350350350
Maks. tööriista läbimõõtmm12580 [70]80 [70]80 [70]
Maks. tööriista läbimõõt – külgnevad positsioonid tühjadmm175 [160]125 [130]125 [130]125 [130]
Külgneva tööriista vahetusaegs5444
Maks. tööriista kaalkg156,56,56,5
Mootor
Spindlimootori võimsus – SIEMENS (S1/S6 – 40%)kw28 / 4332 / 4825 / 3519 / 26,7
Nimiväändemoment SIEMENS (S1/S6 – 40%)Nm406 / 623130 / 20086 / 12060 / 86
Masina maks. summaarne sisendkVa55555555
Täpsus ČSN ISO 230 – 2
Mõõtesüsteem X, Y, Zotseotseotseotse
Koordinaatide positsioonimistäpsusmm0,010,010,010,01
Kordamistäpsusmm0,0040,0040,0040,004
TööõhurõhkMPa0,55 – 0,60,55 – 0,60,55 – 0,60,55 – 0,6
Masina mõõtmed (p x l x k)mm4600 x 3600 x 33304600 x 3600 x 33304600 x 3600 x 33304600 x 3600 x 3330
Masina kaalkg11 50011 50011 50011 500
