Lävistyskone Sähköinen TP-Servo
TP SERVO
Erinomainen tehokkuus, ei tarvitse mineraaliöljyä, vihreä, servo-ohjattu lävistyspuristin.
TP Servo sarjassa on hyödynnetty kahta servolineaarimoottoria, jotka käyttävät junttaa (eliminoi hydraulienergian syötön ja jäähdyttimen).

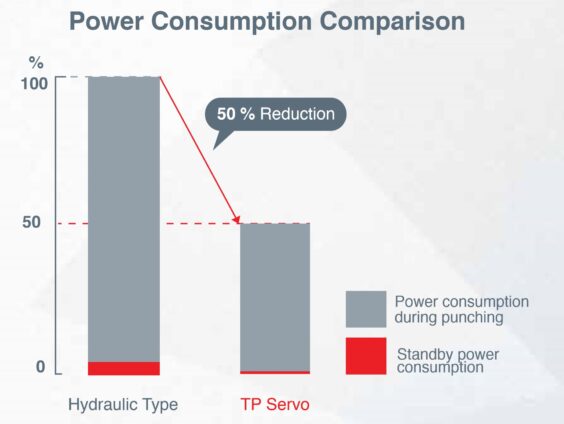

Sähkönkulutus on vähemmän kuin puolet samanlaisista hydraulikoneista.
TP Servo tarjoaa selkeästi suurempaa lävistysnopeutta kuin mekaaniset tornit.
Tilaa säästävä muotoilu säästää lattiatilaa.
TP Servosarjan torni-särmäyspuristimen muotoilu säästää arvokasta lattiatilaa.
TP Servo sarja torni särmäyspuristin on varustettu laajalla vakio-ominaisuuksien valikoimalla, joiden avulla valmistat tarvittavia osia nopeammin, helpommin ja taloudellisemmin.
Huippulaadukas muotoilu
Helpottaa ja yksinkertaistaa progressiivisten muottien, laippojen ja kohokuvioiden toteuttamista. Rullateknologia ei mahdollista pelkästään suoraa geometriaa, vaan myös kaarevien ja pyöreiden alueiden käsittelyn. Tämä menetelmä on erityisesti tiettyjen toimialojen, mm. ilmanvaihtolaitteiden, tarpeisiin vastaava. (Pyörä- ja tappityökalut) Korkea leimausnopeus.

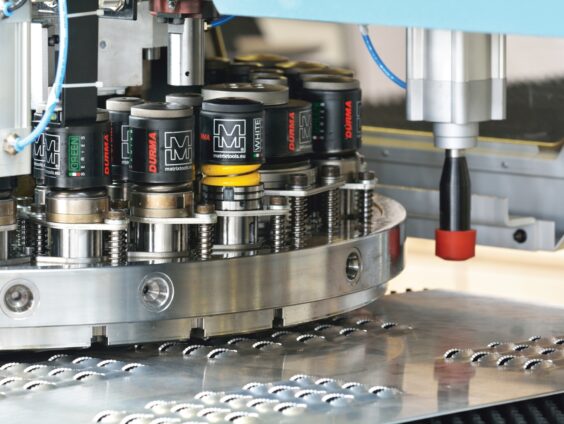

Autoindeksiasemat
Tarjoaa parhaan joustavuuden yksinkertaistamalla työkalujen inventoinnin ja vähentämällä työkalujen asennusaikaa. Työkaluja voidaan pyrittää 0.01° verran, joten työkappaleiden työstäminen sujuu mahdollisimman vähäisellä työkalujen lukumäärällä. Työkalun vaihtamiseen kuluu vähemmän kuin 3 sekuntia tornin liikkeen loppuun viemiseen ja vain 0,6 sekuntia yksittäisen työkalun kohdalla.
Uudelleen asettaminen
Pöydän pituuden ylittävien levyjen työstäminen on mahdollista ilman uudelleen asettamista.

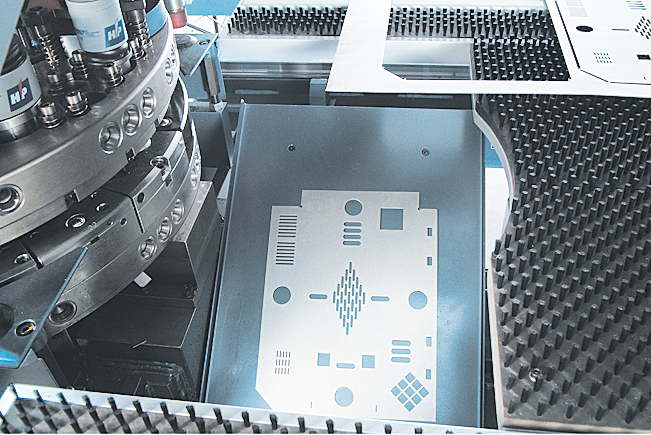

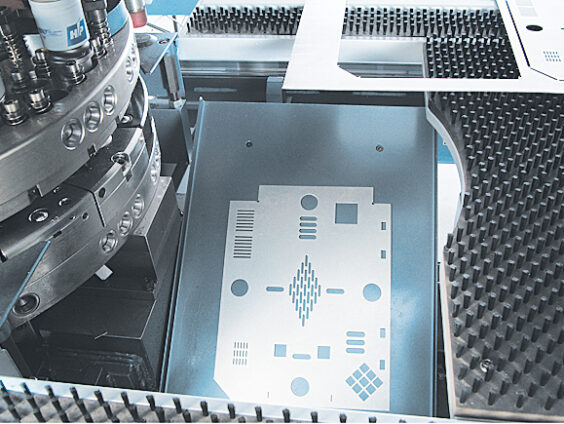

Työkouru
Siirtää osia lävistyksen kautta, sisältää myös lajittelu- ja pinoamismahdollisuuden
Liike ja pöytä
X- ja Y-akselin uudenlainen muoto, käytössä on suorakäyttöteknologia. Tämä parantaa tehokkuutta ja pidentää hihnojen, vaihteistojen ja minkä tahansa muun voimansiirtojärjestelmän käyttöikää.
Automaattiset kiinnikkeet
Kun lävistetään ohuempaa materiaalia, yhtenä ongelmana on levyn liikkeiden ohjaaminen alueella, joissa levyä ei ole kiinnitetty. Tämän haitan poistamiseen on saatavissa 3 tai useampi lisäkiinnike.
Cadcam -ohjelmisto
Ohjelmointiaika on minimoitu käyttämällä nopeaa ja helppokäyttöistä CAD-CAM-Metalix ohjelmistoa (cncKAD). Valitsemalla työkalun tehokkaan asennon automaattisesti, hyödynnetään levyn alue parhaalla mahdollisella tavalla, uusia toistoja ja siirtoja ei tarvita.
Siemens Sinumerik 840 DSL ohjausjärjestelmä
Ohjauspoljin
CAD-CAM ohjelmisto & aktivaattori (Käyttöavain)
Ohjausyksikkö, Siemens Sinumerik 840 D SL Windows 7 käyttöjärjestelmä Etädiagnosointiteho
Ohjelmointi ohjauspaneelissa
Automaattinen kiinnikkeiden sijoittaminen.
Levyn asetuksen vaihdot kiinnikkeiden kohdalla
Verkko, Ethernet viestintä.
Automaattinen työkalujen voitelu
UPS ohjauspaneelia varten
Siirrettävä laatikko jätteille
Harjapöytä
Öljyn jäähdytys
USB ajuri
X-akselin uudelleen asettaminen
Työkalujen asennus indeksiasemaa varten (C+B asema) – (mallitTP6, TP9)
Työkalujen asennus indeksiasemaa varten (D asema) – (mallit TP63, TPL63, TP93, TPL93, TP123, TP Servo, TPL Servo)
Manuaalinen kulun optimointi Valoportit CE:lle
Lisäkiinnikkeet
Pöytä (harja&pallo)
Työkalut, työkalupidikkeet, hidastimet
CAD-CAM SW toinen aktivaattori (käyttöavain) SW levymateriaalin kulun optimointi, pyörä- ja tappityökalut
Levyn muodonmuutoksen hälytyspainike
Tornin kansi rei’itetyille levyille
Aihion vakuumipoistaja
Työskentelykouru
Automaattinen voitelu koneelle
Sähkökäyttöisen laatikon ilmanvaihto
Lastauksen ja purkamisen valmistelut
Lisäpöytä
Erikoispöytä
Muunnin
UPS koneelle (30KvA – 10 min)
Paikallistamistyökalu lisänä
| Tekniset tiedot | |||||||
| TP Sarja | Yksikkö | TP 9 | TP 93 | TP 123 | TPL 93 | TP 123 SERVO | TPL 93 SERVO |
| Maksimiteho | Tonni | 20** | 20** | 30** | 30** | 20** | 20** |
| Kehyksen tyyppi | ˗ | O runko | O runko | O runko | O runko | O runko | O runko |
| X-akseli liike | mm | 2000+ R | 2500+ R | 2500+ R | 3000+ R | 2500+ R | 3000+ R |
| Y-akseli liike yksittäisellä työkalulla | mm | 1250 | 1250 | 1250 | 1500 | 1250 | 1500 |
| Automaattinen uudelleen asettamisen järjestys * | mm | 10000* | 10000* | 10000* | 10000* | 10000* | 10000* |
| Y-akselin nopeus | m/min | 70 | 75 | 80 | 60 | 80 | 60 |
| X-akselin nopeus | m/min | 90 | 100 | 116 | 70 | 116 | 70 |
| Y + X lateraalinen nopeus | m/min | 114 | 125 | 140 | 120 | 140 | 92 |
| Max. Hit rate (1mm syöttö, 1mm paksuus) | 1/min | 1100 | 1100 | 1200 | 1200 | 535 | 535 |
| Max. Hit rate (25mm syöttö, 1mm paksuus) | 1/min | 375 | 375 | 425 | 325 | 325 | 325 |
| Max. Hit rate : Leimaus | 1/min | 2800 | 2800 | 3200 | 2800 | 820 | 820 |
| Pääsylinterin isku | mm | 40 | 40 | 40 | 40 | 40 | 40 |
| Maksimi lävistysisku | mm | 25 | 25 | 25 | 25 | 25 | 25 |
| Max. leikkauspaksuus (kiinteä asema) | Niukkahiilinen teräs | 6 | 6 | 6 | 6 | 6 | 6 |
| Ruostumaton Teräs | 3 | 3 | 3 | 3 | 3 | 3 | |
| Max. leikkauspaksuus (indeksiasema) | Niukkahiilinen teräs | 3 | 3 | 3 | 3 | 3 | 3 |
| Ruostumaton Teräs | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | |
| Paikallistamisen tarkkuus | mm | ± 0,1 | ± 0,1 | ± 0,1 | ± 0,1 | ± 0,1 | ± 0,1 |
| Toistettava tarkkuus | mm | ± 0,05 | ± 0,05 | ± 0,05 | ± 0,05 | ± 0,05 | ± 0,05 |
| Tornin pyörimisnopeus | rpm | 30 | 20 | 20 | 20 | 20 | 20 |
| Autoindeksipyörimisnopeus | rpm | 150 | 150 | 150 | 150 | 150 | 150 |
| Levyn maksimipaino | kg | 100 | 120 | 120 | 200 | 120 | 200 |
| Kiintolevy | Gbyte | 80 | 80 | 80 | 80 | 80 | 80 |
| RAM | Gb SDRAM | 4 | 4 | 4 | 4 | 4 | 4 |
| Verkko järjestelmä | ˗ | Windows 7 | Windows 7 | Windows 7 | Windows 7 | Windows 7 | Windows 7 |
| Interaktiivinen litteä paneeli | tuumaa | 19” | 19” | 19” | 19” | 19” | 19” |
| USB | ˗ | 2 | 2 | 2 | 2 | 2 | 2 |
| Ethernet | 10/100 | 10/100 | 10/100 | 10/100 | 10/100 | 10/100 | |
| Korkeus (H) | mm | 2310 | 2310 | 2310 | 2310 | 2315 | 2310 |
| Leveys (ilman valoporttia) (W) | mm | 4200 | 5360 | 5360 | 6300 | 5260 | 6160 |
| Leveys (valoportilla) | |||||||
| Pituus (ilman valoporttia) (L) | mm | 5600 | 5750 | 5750 | 6650 | 5260 | 6210 |
| Pituus (valoportilla) | mm | 6600 | 6800 | 6800 | 7650 | 6260 | 7210 |
| Pöydän korkeus | mm | 940 | 940 | 940 | 940 | 940 | 940 |
| Paino arviolta | kg | 11000 | 12960 | 12960 | 18250 | 14000 | 21500 |
| Hydraulijärjestelmä Moottori | kW | 7,5 | 7,5 | 15 | 15 | ˗ | ˗ |
| Öljysäiliö | lt | 180 | 180 | 240 | 180 | ˗ | ˗ |
| Ilmanpaine | bar | 6 | 6 | 6 | 6 | 6 | 6 |
| Kiinnikkeiden lukumäärä | pcs. | 2 | 3 | 3 | 4 | 3 | 4 |
| Kiinnikkeiden voima | ˗ | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Pöydän tyyppi | Brush | Brush | Brush | Brush | Brush | Brush | |
| Energiantarve | Kw/h | 7,5 | 7,5 | 15 | 15 | 6,21 | 6,21 |
| A – fix 0.8-12.7 mm | Qty | 11 | 11 | 11 | 11 | 11 | 11 |
| B – fix 12.8-31.7 mm | pcs | 10 | 11 | 11 | 11 | 11 | 11 |
| C – fix 31.8-50.8 mm | pcs | 1 | 2 | 2 | 2 | 2 | 2 |
| D – fix 50.9-88.9 mm | pcs | 2 | 1 | 1 | 1 | 1 | 1 |
| B – indeksi 12.8-31.7 mm | pcs | 2 | ˗ | ˗ | ˗ | ˗ | ˗ |
| C- indeksi 31.8-50.8 mm | pcs | 1 | ˗ | ˗ | ˗ | ˗ | ˗ |
| D- indeksi 50.9-88.9 mm | pcs | ˗ | 3 | 3 | 3 | 3 | 3 |
| * : Koneeseen on laitettava erillinen pöytä ja valoportit on sijoitettava oikeaan asentoon. Maksimipaino 100 kg. | |||||||
| ** : Ota konetta tarkastellessasi huomioon työkalujen jousivoima | |||||||
