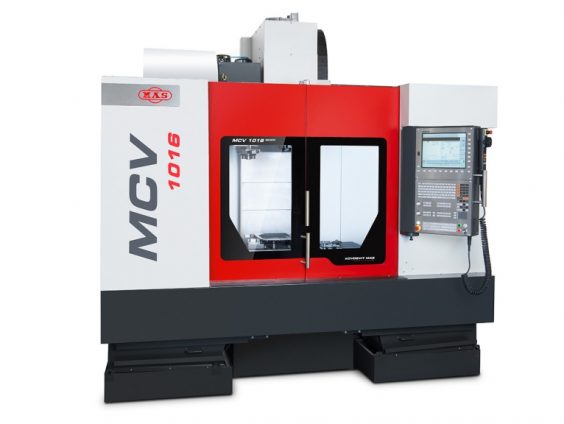

Kovosvit MCV 1016 QUICK CNC-ohjattu pystykarainen työstökeskus
X / Y / Z – 1016 / 610 / 710 mm
Pöydän kiinnityspinta: 1300 x 600 mm Suurin paino pöydällä: 700 kg
Suurin käyttönopeus: 10000 p/min
X-, Y-, Z-akselin lineaariset ja rullajohteet takaavat jatkuvasti korkean työstötarkkuuden
Suora mittaus – nopea ja tarkka paikannus
Suuritehoiset työkalut sisäisellä jäähdytysnesteen korkeapainesyötöllä Nopea työkalunvaihto – automaattinen työkalunvaihtaja mekaanisella varrella jopa 30 työkalulle vakiona
Laaja työstöalue pienellä lattian pinta-alatarpeella
Lastun tehokas poisto
Työskentelyalueen vedenpitävät ohjaamosuojat, vasenpuolinen lasiovi
Laaja valikoima erikoisvarusteita
4-akselisen ja 5-akselisen työstön mahdollisuus lisävarusteena saatavalla kääntö- ja kallistuspöydällä
Karan teho jopa 17 kW (S1 / S6-40%) Karan nopeus jopa 10000 min-1
Sähkölaitteisto 3 × 400 V / 50 Hz.
Digitaalisesti ohjattu HEIDENHAIN / SIEMENS-kara ja X-, Y-, Z-, A- sekä C-akselien käyttölaitteet.
Lineaaristen ja pyöreiden akseliasentojen suora lukeminen.
Jäähdytysyksikkö ulkoista jäähdytystä varten.
Keskitetty työkalunpidin.
Käsipyörä.
Ethernet -kortti.
Huoltotyökalusarja.
Työkalumakasiini mekaanisella varrella.
HEIDENHAIN iTNC530 HSCI a SIEMENS 840D sl.
20 baarin sisäinen jäähdytysnesteen syöttö, tyyppi AD.
Lastunkuljetin.
3D -mittapää – infra – HEIDENHAIN / RENISHAW / M&H HEXAGON METROLOGY.
Työkalun mittapää – HEIDENHAIN / RENISHAW / M&H HEXAGON METROLOGY.
Koneen tilahälytys (vilkku).
LOSMA -jäähdytysnesteen nauhasuodatin.
Työtilan manuaalinen huuhtelu.
HOFMANN / KITAGAWA -pyörö- / kallistuspöytä.
Työkalun ulkoinen puhallus.
Filtermist FX -öljysumun kerääjä.
Etädiagnostiikka.
MAS -koneen näyttö.
MAS GSM -näyttö.
Kytkintaulun ilmastointi.
DXF import (Heidenhain).
AFC mukautuva syöttöohjaus.
| TEKNISET TIEDOT | MCV 1016 QUICK | |
| Pöytä | ||
| Pöydän kiinnityspinta | mm | 1300 × 600 |
| T-urat (määrä × leveys × etäisyys) | mm | 5 × 18 × 125 |
| Suurin paino pöydällä | kg | 700 |
| Työstöalue | ||
| X-akseli | mm | 1016 |
| Y-akseli | mm | 610 |
| Z-akseli | mm | 710 |
| Etäisyys karan etupäästä pöydän kiinnityspintaan | mm | 100 – 810 |
| Kara | ||
| Karan kartio | – | ISO 40 |
| Suurin nopeus | min-1 | 10 000 |
| Nopeuden muutos | – | portaattomasti säädettävä |
| Syöttönopeus | ||
| Työstösyöttö X, Y, Z | mm.min-1 | 1-15 000 |
| Pikasyöttö X, Y, Z | m.min-1 | 30 |
| Työkalumakasiini | ||
| Makasiinin kapasiteetti | – | 24 [50] |
| Työkalun suurin pituus | mm | 300 [350] |
| Työkalun suurin halkaisija | mm | 75 |
| Työkalun suurin halkaisija – vierekkäiset paikat tyhjät | mm | 120 [130] |
| Vierekkäisen työkalun vaihtoaika | s | 3 |
| Työkalun suurin paino | kg | 6,5 |
| Moottori | ||
| Karamoottorin teho SIEMENS (S1/S6 – 40%) | kW | 17 / 25 |
| Nimellisvääntömomentti SIEMENS (S1 / S6 – 40%) | Nm | 162 / 239 |
| Koneen suurin kokonaistulo | kVa | 40 |
| Tarkkuus ČSN ISO 230 – 2 | ||
| Mittausjärjestelmä X, Y, Z | – | suora |
| Koordinaattien paikannustarkkuus | mm | 0,012 |
| Toistotarkkuus | mm | 0,005 |
| Käyttöilmanpaine | MPa | 0,55 – 0,6 |
| Koneen mitat (p x l x k) | mm | 2700 × 3080 × 2940 |
| Koneen paino | kg | 5500 |
