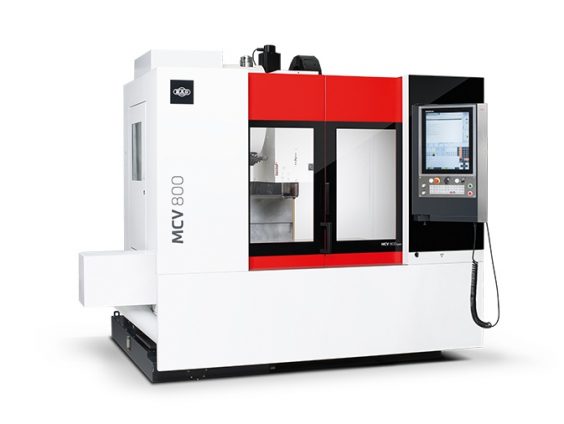

KOVOSVIT MCV 800 CLEVER CNC-ohjattu pystykarainen työstökeskus

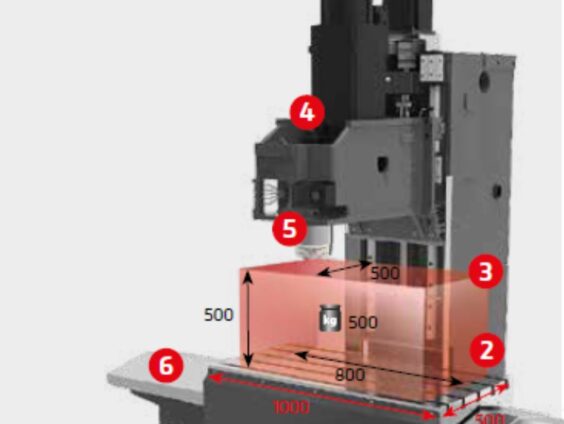

X / Y / Z – 800 / 500 / 550 mm
Pöydän kiinnityspinta: 1000 x 500 mm Suurin paino pöydällä: 500 kg
Suurin käyttönopeus: 9000 p/min
Lineaariset rullanjohtimet kaikkien akselien epäsuoralla mittauksella.
X-akselin suurempi aloitusmitta = 800 mm. Pieni lattian pinta-alatarve, parempi ergonomia ⇒ pienempi tilantarve. Poikittaisen työpöydän kinemaattinen kokoonpanopäivitys ⇒ suurempi kantavan rakenteen staattinen jäykkyys.
Parannettu versio koneesta, jossa on ruuvilastukuljetin ⇒ kompakti (kone on 1200 mm lyhyempi kuin ketjukuljettimella versio).
Lisää kiinnitysuria pöydällä.
Heidenhain TNC620-, Siemens 828D-ohjausjärjestelmä.
Uudistettu kara ⇒ matalampi melutaso, korkeampi max. kierrosluku, 9000 min-1
Vakiovarusteita ovat manuaalinen ilmapulssi ja huuhtelu, karapylkän valaistus, työkalujen ilmapulssi.
| TEKNISET TIEDOT | MCV 800 CLEVER | |
| Pöytä | ||
| Pöydän kiinnityspinta | mm | 1000 × 500 |
| T-urat (numero × leveys × etäisyys) | kpl | 5 |
| Suurin paino pöydällä | kg | 600 |
| Työstöalue | ||
| X-akseli | mm | 800 |
| Y-akseli | mm | 500 |
| Z-akseli | mm | 550 |
| Etäisyys karan etupäästä pöydän kiinnityspintaan | mm | 100 – 650 |
| Kara | ||
| Karan kartio | – | ISO 40 (7:24) |
| Suurin nopeus | min-1 | 9 000 |
| Nopeuden muutos | – | jatkuva |
| Syöttönopeus | ||
| Työstösyöttö X, Y, Z | m.min-1 | 15 000 |
| Pikasyöttö X, Y, Z | m.min-1 | 30 000 |
| Työkalumakasiini | ||
| Makasiinin kapasiteetti | – | 24 |
| Työkalun suurin pituus | mm | 250 |
| Työkalun suurin halkaisija | mm | 80 |
| Työkalun suurin halkaisija – vierekkäiset paikat tyhjät | mm | 120 |
| Vierekkäisen työkalun vaihtoaika | s | 3 |
| Työkalun suurin paino | kg | 6,5 |
| Moottori | ||
| Karamoottorin teho SIEMENS (S1/S6 – 40%) | kW | |
| Karamoottorin teho HEIDENHAIN (S1/S6 – 40%) | kW | 7,5 / 10,5 |
| Nimellisvääntömomentti SIEMENS (S1 / S6 – 40%) | Nm | 48 / 74 |
| Koneen suurin kokonaistulo | kVA | 15 |
| Tarkkuus ČSN ISO 230 – 2 | ||
| Mittausjärjestelmä X, Y, Z | – | epäsuora (moottorilta) |
| Koordinaattien paikannustarkkuus | mm | |
| Toistotarkkuus | mm | |
| Käyttöilmanpaine | Mpa | 0,6 |
| Koneen mitat | ||
| Koneen mitat (p x l x k) | mm | 2086 × 2749 × 2470 * |
| Koneen paino | kg | 4 000 |
