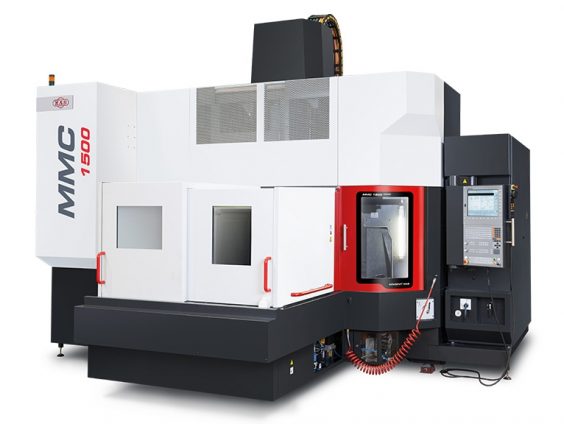

KOVOSVIT MMC 1500 portaalityöstökeskukset
X / Y / Z – 1500/1300/600 mm
Pöydän kiinnityspinta: 1500 x 1300 mm
Suurin paino pöydällä: 2500 kg
Suurin nopeus: 8000/10000/12000/18000 min-1
MC1500 -kone on suunniteltu erimuotoisten alueiden tarkkaan ja nopeaan työstöön, suurten ja monimutkaisten työkappaleiden poraukseen, sisäpuoliseen sorvaukseen, avarrukseen, kierteitykseen ja jyrsintään.
Konevaihtoehdot: yksi- ja kaksipöytäiset (DT)
Karan vaihtoehdot: POWER PLUS, POWER, SPRINT, SPEED
Tarkka ja dynaaminen koneistus X-, Y- ja Z-akseleilla (pikasyöttö 45 000 mm / min ja kiihdytys 5 m / s-2).

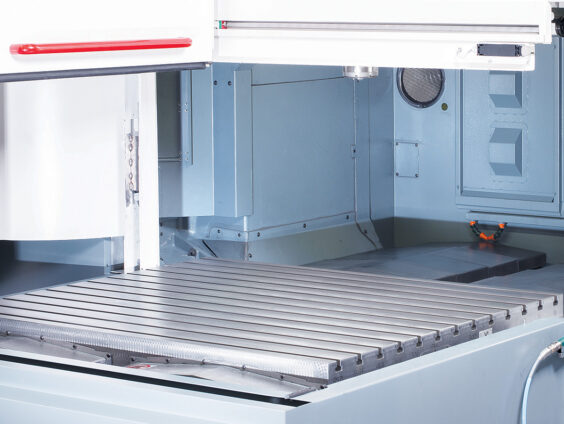

Koneen työtila on 1500 × 1000, DT-versiossa (kahdella pöydällä) työpöytä on jaettu kahteen erilliseen pöytään 720 × 1000. Jokainen työtila on täysin suojattu ja erotettu.

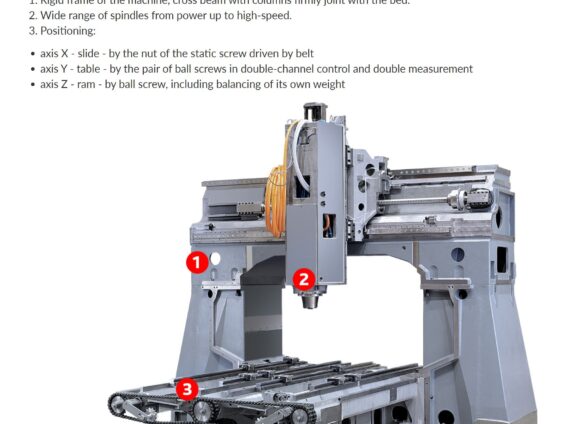

Koneen liikkuvat osat (pöytä, poikkipalkki, liukukisko) on asennettu lineaarisille johteille.
Sijainnin mittaus lineaarisilla optisilla antureilla (asteikot).
Ohjausjärjestelmä HEIDENHAIN / SIEMENS
Sähkölaitteisto 3×400 V/50 Hz
Ohjausjärjestelmä HEIDENHAIN / SIEMENS
Karan ja X-, Y-, Z-akselien digitaaliset AC-ohjauslaitteet
X-, Y- ja Z-akselien suora mittaus lineaarisilla asteikoilla
Jäähdytysyksikkö ulkoista jäähdytystä varten
Keskitetty työkalun kiinnitys
Liikkuvien osien automaattinen voitelu
Käsipyörä
ETHERNET
Lämpötilakompensointi
Huoltotyökalusarja
Käyttöohjeet
Karan kiertojäähdytys
Lastun kaavinkuljetin
ATC mekaanisella varrella
Työtilan valaistus
Kytkintaulun ilmastointi
Sisäinen jäähdytysnesteen syöttö 2 MPa – tyyppi AD
Sisäinen jäähdytysnesteen syöttö 6 MPa – tyyppi AD
Sovitin työkalujen keskitettyyn kiinnitykseen DIN 69872-A ISO 40 tyyppi A
Sovitin työkalujen keskitettyyn kiinnitykseen DIN 69872-A ISO 50 tyyppi A
3D -mittapää OMP 60 RENISHAW
Työkalun mittapää TS27R RENISHAW
Jäähdytysnesteen nauhasuodatin FS 100
Filtermist FX -emulsioerotin
Työtilan manuaalinen huuhtelu
Koneen tilahälytys (vilkku)
Etädiagnostiikka
MAS -koneen näyttö
MAS GSM -näyttö
HEIDENHAIN -ohjausjärjestelmän vaihtoehdot
| TEKNISET TIEDOT | MMC 1500 POWER PLUS | MMC 1500 POWER | MMC 1500 SPEED | MMC 1500 SPRINT | |
| Yhteinen työtila – yhteinen pöydän liike + ilman verhoa | |||||
| Työkappaleen suurin koko | mm | 1500 x 1000 x 600 | 1500 x 1000 x 600 | 1500 x 1000 x 600 | 1500 x 1000 x 600 |
| Pöydän kiinnityspinta | mm | 1500 x 1300 | 1500 x 1300 | 1500 x 1300 | 1500 x 1300 |
| Kelkan liike X-akselilla | mm | 1500 | 1500 | 1500 | 1500 |
| Pöydän liike Y-akselilla | mm | 1300 | 1300 | 1300 | 1300 |
| Liukukiskon liike Z-akselilla | mm | 600 | 600 | 600 | 600 |
| Etäisyys karan etupäästä pöydän kiinnityspintaan | mm | 110 – 750 | 110 – 750 | 110 – 750 | 110 – 750 |
| Suurin paino pöydällä | kg | 2500 | 2500 | 2500 | 2500 |
| T-urat (määrä × leveys × nousu) | 5 × 18 × 125 | 5 × 18 × 125 | 5 × 18 × 125 | 5 × 18 × 125 | |
| SYÖTTÖNOPEUDET | |||||
| Työstösyötön nopeudet X-, Y-, Z-akselilla | mm/min | 1 – 45 000 | 1 – 45 000 | 1 – 45 000 | 1 – 45 000 |
| Pikasyöttö X-, Y-, Z-akselilla | mm/min | 45 000 | 45 000 | 45 000 | 45 000 |
| KARA | |||||
| Nopeus | min-1 | 8 000 | 10 000 | 12 000 | 18 000 |
| Karan teho S1/S6 40% | kW | 39 / 50 | 20 / 26 | 32 / 48 | 25 / 35 |
| Suurin vääntömomentti S1 / S6 | Nm | 451 / 579 | 260 / 340 | 130 / 200 | 86 / 120 |
| Karan kartio | HSK-A100 | ISO 50 | ISO 40 | HSK-A63 | |
