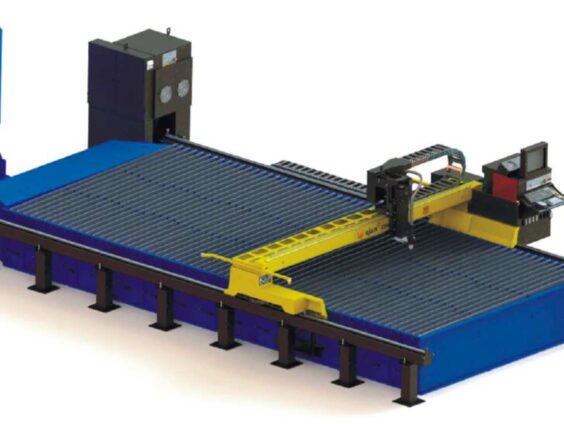

AJAN CNC plasmaleikkauskoneet
Ajan Electronics valmistaa koneiden kaikki osat omilla tehtaillaan; plasmageneraattori, CNC-yksikkö, leikkauspoltin, kuluvat osat, servomoottorit, liikkuvat osat, sähköiset osat ja teräsrakenne, ja se kaikki suo yritykselle erinomaiset edellytykset myyntilukujen kasvattamiseen ja jälkimyyntipalveluiden tarjoamiseen.
- Mikronivel-ominaisuus (estää pienten osien putoamisen, kiinnittämällä ne päätasoon minisiltojen avulla)
- Aukon laadun optimointi OPTOHOLE teknologian avulla.
- Automaattinen metallilevyn referenssipisteen määrittely.
Teräsrakenne.
Kaksipuolinen teline, hammaspyörä järjestelmä AC servomoottori X-akselilla ja Y-akselilla.
Tarkkuusplasma 130/260 Ampeeria .
Vakiomerkinnät tarkkuusplasmassa.
Automaattinen polttimen korkeuden ohjaus.
Tehokas leikkaus ilman leikkausnopeuden vähentämistä vektoreissa
joissa on sama alku- ja päätykulma (suurnopeustyöstö).
Kyky palata mihin tahansa asentoon ja toistaa leikkaus.
Toisto-ominaisuus.
Toimii DIN-standardilla/ISO G koodeilla.
Mahdollisuus työskennellä DXF-, ESSI- ja NC-työstöradan tiedostoilla.
Mahdollisuus kaikkien parametrien ohittamiseen koneen toimiessa
Ilmainen AJAN Drawing ohjelmisto.
15 m/min. nopea kulkunopeus.
X-akselia voidaan tilauksesta pidentää.
Valinnainen ilmanvaihtojärjestelmä.
Ohjelmiston pesäpakkaus
| AJAN PLASMA Tekniset tiedot | ||||||
| Materiaali | Virranvoimakkuus | Kaasu | Min. paksuus | Lävistyspaksuus | Max. paksuus | Plasmaleikkauksen kaasunkulutus (l/min.) |
| Niukkahiilinen teräs | 30 AMP | O2 /O2 | 0.5 mm | 6 mm | 6 mm | 36,5 |
| 40 AMP | O2 /AIR | 2 mm | 6 mm | 6 mm | 4,5 | |
| 80 AMP | O2 /AIR | 2 mm | 15 mm | 20 mm | 10 | |
| 130 AMP | O2 /AIR | 3 mm | 25 mm | 30 mm | 16 | |
| 260 AMP | O2 /AIR | 6 mm | 40 mm | 65 mm | 28,5 | |
| 260 AMP | H35 /N2 | 40 mm | 40 mm | 100 mm | – | |
| Ruostumaton teräs | 45 AMP | N2 /N2 | 0,8 mm | 4 mm | 4 mm | 70 |
| F5 /N2 | 0,8 mm | 6 mm | 6 mm | 9.5 (F5) / 20 (N2) | ||
| 80 AMP | F5 /N2 | 4 mm | 10 mm | 10 mm | 19.5 (F5) / 28 (N2) | |
| AIR /AIR | 3 mm | 10 mm | 10 mm | – | ||
| 130 AMP | N2 /N2 | 6 mm | 15 mm | 20 mm | 78,5 | |
| AIR /AIR | 6 mm | 15 mm | 20 mm | – | ||
| H35 /N2 | 10 mm | 20 mm | 25 mm | 30 (H35) / 48.5 (N2 ) | ||
| 260 AMP | AIR /AIR | 6 mm | 25 mm | 50 mm | – | |
| H35 /N2 | 10 mm | 40 mm | 100 mm | 32 (H35) / 123 (N2) | ||
| Alumiini | 45 AMP | N2 /N2 | 1,2 mm | 4 mm | 6 mm | 52 |
| 130 AMP | AIR /AIR | 6 mm | 20 mm | 25 mm | – | |
| H35 /N2 | 6 mm | 20 mm | 25 mm | 29 (H35) / 40 (N2) | ||
| 260 AMP | AIR /AIR | 6 mm | 25 mm | 100 mm | – | |
| H35 /N2 | 6 mm | 40 mm | 50 mm | 35 (H35 / 114 (N2) | ||
Kompakti muotoilu
Maailmanlaajuisella tasolla kevein särmäyspää
Täysi törmäyssuoja
Särmäysväli 0 – 45° astetta. (0-60° valinnainen)
Maksimipyörimiskulma 540°
Vain yhden painikkeen painalluksella voit muuttaa leikkauksen suorakulmaleikkauksesta särmäykseen
Erilaiset hitsausurat Y – ura, V-ura, särmä-suorakulma,
X – ura, erilaiset paksuudet
Click the picture and see different OXY-FUEL CNC PLASMA MACHINE LAYOUTS
AJAN SUIHKUSUODATINJÄRJESTELMÄ
Ajan suihkusuodatinjärjestelmä on suunniteltu varta vasteen teollisuuden vaativiin olosuhteisiin. Pitkään kestäneen tutkimus- ja kehitystyön tuloksena on saatu aikaan vähemmän ilmaa tarvitseva ja automaattisesti toimiva suodattimen puhdistusjärjestelmä, jonka käyttökustannukset on viety minimiin.
TEKNINEN ERITELMÄ
- Tehokas suodatus, yli 99%
- Suodatus tapahtuu impulssipaineen luomisella
- Palonkestävät suodattimet
- Tilavat hiukkasten keräyskorit
- Itsepuhdistustoiminto
- Alhaiset käyttökulut
Tekniset tiedot
P3 1.2 GHz Cpu.
Emolevy P3 tuella.
32 MB VGA kortti.
10/100 Mbps Ethernet-kortti.
USB tuki.
128 MB Ram PC133 MHz.
10 GB HDD.
17” LCD näyttö.
PS/2 hiiri.
Tiedonsiirto.
Lähiverkko.
USB Flash-levy.
Kaikenkattava ohjauspaneeli (kuivain, ilmanvaihto, generaattori, suihkusuodatin)
Ilmainen AJAN CAD ohjelma ja geometristen muotojen kirjasto.
Automaattisesti leikkausten jatkaminen keskeytyskohdasta sähkönsyötön keskeytymisen jälkeen.
Toimii ESSI- ja ISO-standardin, G koodien. DXF tiedostojen mukaisesti.
Jättää uraleveyden ohjelman leikkausprosessiin.
Ohjelmiston ilmainen päivittäminen internetissä.
Automaattinen metallilevyn kulman määrittely.
CNC-yksikkö on yhtiön AJAN valmistama, joten asiakas voi tilata kaikki palvelut, huollot ja varaosat suoraan AJANista
