IMET BS 400 SHI Puoliautomaattinen hydraulinen vannesaha

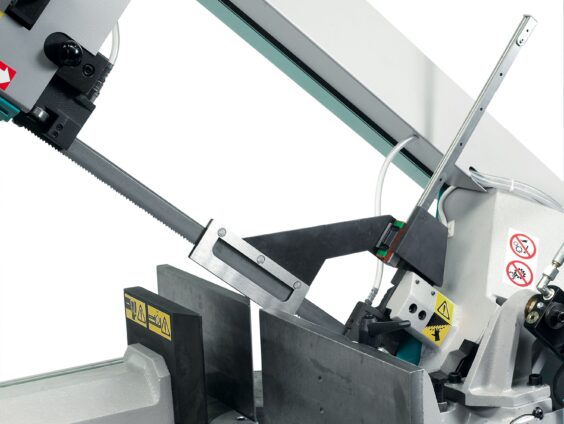

Puoliautomaattinen hydraulinen vannesaha, keskiraskaiden ja raskaiden teräsmateriaalien leikkaamiseen, viistoleikkaus max. 60° vasemmalla ja 45° oikealla. Hydraulinen ruuvipuristin säädettävillä ohjaimilla, vapaa liikkumaan pitkin työpöytää, nopealle liikkeellä ja kiinnityksellä.
Helppokäyttöiset stopparit at 0°, 45°, 60° vasemmalla ja 45° oikealla. Terän kiristyksen säätö sahan kehyksen etuosassa, pohjakosketuksella. Terän ohjaimet kovametallitassuilla, lisälaakeri terän säätämiseen.
Teräksinen sahan kehys putkimaisella osalla, väkipyörät 360 mm halkaisijalla.
Mekaaninen laite (asennon anturi) , joka laskee sahan kehyksen nopeasti materiaalin suuntaan ja määrittelee automaattisesti leikkauksen alkupisteen.
Iso työalue, halkaisija 460 mm, pyörivällä pöydällä ja sahakehyksellä, joka estää pöytätasoon leikkautumisen, pyöriminen esikuormitetulla vastalaakerilla varustetulla vastarenkaalla.
Leikkausteho: pyöreät leikkaukset max. 310 mm., neliöleikkaukset max. 280 mm. ja suorakulmaiset leikkaukset max. 400×250 mm.
| Minimaalisen voitelun järjestelmä VALINNAINEN
Imet-laitteille on saatavissa minimaalisen voitelun järjestelmä, joka estää jäähdytysnesteen suihkuttamisen, mikä on tyypillistä emulgoituvan öljyn käytössä eikä vaikuta millään tavalla terän käyttöikään. |
 |
| Pylväsrakenne SHI
Kaikki Imet-sahat on muotoiltu siten, että laitetta voidaan siirtää haarukkanosturin avulla. |
 |

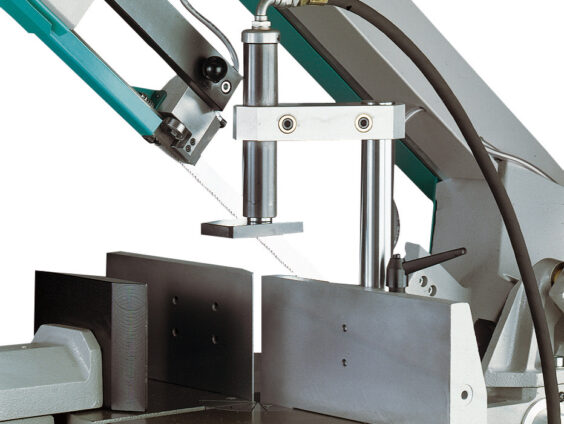

| Hydraulinen pystyruuvipuristin BS 350 SHI VALINNAINEN
Sahamalliin BS 350 (vain SHI) voi tilata pystysuuntaisen hydraulisen männän, jota ohjaa pääruuvipuristimen pystysuuntainen liike. |
 |
| Asennon anturi BS 400
Kaikissa puoliautomaattisissa ja automaattisissa sahalaitteissa määritellään leikkausviivan alkupiste automaattisesti asennon anturin avulla. |
 |
| Jalkapoljin koneen ohjaamiseen VALINNAINEN
Tilauksesta on puoliautomaattisiin sahauskoneisiin saatavissa jalkapoljin koneen ohjaamiseen.
|
 |
| Rullapöydät KS
Rullapöydät vapaasti pyörivillä rullilla käytettäväksi sekä lastaus- että purkupuolella; sähköhitsatulla teräsrakenteella, 1,5 m elementit, tukitassut ja jalusta. Varustettu pohjakiinnityksellä ja korkeuden säätömahdollisuudella. |
 |
| Rullapöydät RTP
Lastaus- ja purkupöydät moottoroidulla pituussuuntaisella liikkeellä ja stopparilla, joiden avulla voidaan ohjata 10 erilaista pituutta PLC:n kautta. Liike hammastetun hihnan ja vaihdemoottorin kautta kuulamutteriohjaimilla. Pituusstoppari pneumaattisella sylinterillä. Asennon luku enkooderin ja telineen kautta. Saatavissa 3 metrin muodoissa. Automaattinen 50 mm nosto helpottaa leikatun kappaleen purkamista laitteesta, paluu lähtöasentoon ohjauspainikkeen kautta. |
 |
| Rullapöydät RTL
Rullapöydät vapaasti pyörivillä rullilla käytettäväksi purkusivulla, manuaalisella liikkeellä, pituusstopparilla ja mittauslukeman lukemisella LCD-näytöstä, pituusstoppari liukuu kiertävillä pallo-ohjaimilla, saatavissa 3 metrin muodoissa. |
 |
| IMET BS 400 SHI | ||
| Aluekulmaleikkaus | ° | -45 / 90 / +30 |
| Leikkausteho 90°: pyöreä / neliö / suorakulmainen | mm. | 310 / 280 / 400 x 250 |
| Terän mitat | mm. | 4020 x 34 x 1.1 |
| Terän moottorin teho | KW | 1.5/2.2 or 2.2 ESC |
| Terän nopeus | RPM | 37/74 |
| Mitat ( L x P x K ) | mm. | 1530 x 1790 x 2240 |
| Työpöydän korkeus | mm. | 940 |
| Paino | Kg | 680 |
| Toimintatyyppi | Puoliautomaattinen hydraulinen | |
| Leikattavat materiaalit: | Teräs / valurauta | |
