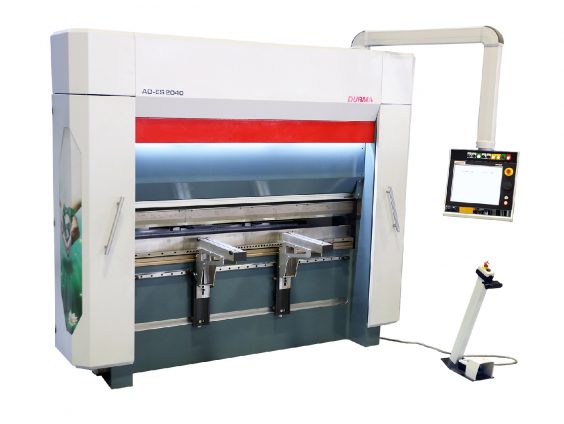

DURMA AD-ES Sähkökäyttöinen särmäyspuristin
DURMA AD-ES CNC SÄRMÄYSPURISTIMIEN sarja kattaa konevalikoiman aina 1250 mm pöydän leveydestä 2500 mm leveään pöytään. Asiakkaan tarpeiden mukaan voidaan samaan linjaan yhdistää erikokoisia koneita. Hitsaustöitä voi suorittaa koneen rungossa ja yläpöydällä ja hukkatoimet on eliminoitu stressiä vähentävillä ja sopivilla käsittelytekniikoilla. Kaksoistalja-hihnajärjestelmä, tarkka palloruuvi sekä niittiliitäntä, korkean vääntömomentin kestävä sylinterilaakeri varmistavat hyvin tarkat taivutustulokset.
Erinomainen energiansäästö
Käyttökustannusten lasku
Helposti jäähdytettävä
Toimintavarma
Erinomainen käytettävyys
Kohtuullinen investointi
Järjestelmän luotettavuus
Yhteensopivuus olemassa olevien teknologioiden kanssa
Melutason merkittävä laskeminen
Vähennetty mittaustarve
Ohjaustehojen helppo yhdistettävyys
Alhaiset huoltokustannukset
Yhteensopivuus eurooppalaisten standardien kanssa
Tarkka hihnapyöräjärjestelmä
Ylempi pöytä sopii EURO:lle / Wila-tyyppiset työkalut.
Kestävä runkorakenne, pitkä käyttöikä ja hyvä suorituskyky
Sähkökäyttöiset paneelit luovat turvallisemman työskentely-ympäristön
Servomoottorit tarjoavat suuremmat nopeudet ja paremman tarkkuuden
Palloruuvi ja mutteriliitäntä tarjoavat erinomaisen tehon ja liikkeen siirron
Takatukijärjestelmä japanilaisella Yaskawa-moottorilla ja lujatekoisella alumiinirungolla
AP1-AP2 järjestelmä erinomaiselle liikkuvuudella ja alumiiniviisteellä
Ohjausyksikkö – DA-69T 3D kosketusnäyttö
Y1, Y2, X, R (4-Akseli) X=650mm takatuki (Al – Kaksoisohjain )
CE Moottoroitu FIESSLER AKAS-3 M + FPSC (turvallisuus-PLC:llä)
DBEND 3D taivutuksen korjaaminen ja simulointi
Servomoottorin takatuki & lineaarinen ohjain & palloruuvijärjestelmä (X-R)
Moottoroitu tasopyörästön ohjausledi CNC-yksikön lautta
Eurooppalaisen tyypin mukainen työkalun pidikejärjestelmä
Liukuvat tukitangot – Liukuvat tukitangot liukuvat täydellä pituudella T-kanavilla ja lukituksella
| AD-ES Sarjan tekniset tiedot | |||||||||||||||
| Kone-tyypit | Taivutu-steho | Taivutus-pituus | Pylväiden välinen etäisyys | Isku | Välys(D) | Työskentely-korkeus(F) | Lähentymis-nopeus | Taivutus-nopeus | Pyörimis-nopeus | Takamittarin X-akselin pituus | Takamittarin R-akselin pituus | Pituus | Leveys | Korkeus | Paino |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Unit | Ton | mm | mm | mm | mm | mm | mm/sn | mm/sn | mm/sn | mm | mm | mm | mm | mm | kg |
| AD-ES 1240 | 40 | 1250 | 1300 | 200 | 440 | 1000 | 120-180 | 20-40* | 120-180 | 650 | 250 | 2150 | 1625 | 2800 | 4500 |
| AD-ES 2040 | 40 | 2050 | 2050 | 200 | 440 | 1000 | 120-180 | 20-40* | 120-180 | 650 | 250 | 2870 | 1625 | 2800 | 5600 |
| AD-ES 2560 | 60 | 2550 | 2550 | 200 | 400 | 1000 | 120-180 | 20-40* | 120-180 | 650 | 250 | 3370 | 1875 | 3200 | 6600 |
| * CE-normin mukaan saa taivutusnopeus olla enintään 10 mm | |||||||||||||||
Ohjausyksikkö – DELEM-66T
Ohjausyksikkö – CNC ModEva19T
Z1, Z2 akseli
CE Manuaalinen F.AKAS II M -FPSC-B-C Valosuoja (turvallisuus-PLC:llä)
X=650mm X,R,Z1,Z2,Delta X +/- 125mm CNC Ohjausledi (AL)
X-akseli = 1000 mm – Takasuoja valoporteilla
Laserkulmamittausjärjestelmä
Nopea kiinnitysjärjestelmä
Hydraulinen ja pneumaattinen työkalun pidikejärjestelmä
Ylempi ja alempi työkalu
Keskusvoitelujärjestelmä
Lisävarusteena takavasteen sormisuoja ja liukuva etuosan metallilevyn tukijärjestelmä
Erityispakkaus merikuljetusta varten
