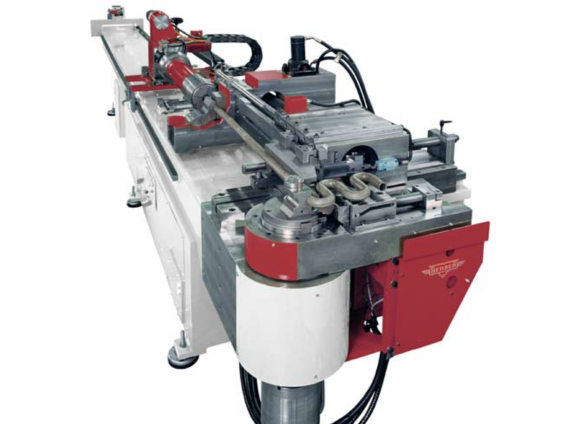

Herber 127 CNCTB neljän akselin taivutuslaite
Herberin neljän akselin tehostetun taivutuslaitteen mallit 76– 90 ja 127 CNC TB kapasiteetilla 76 OD 63 x 5 mm, 90 x 5 ja 127 x 5 mm. Tehosteyksikön ohjelmoitava nopeuden ja paineen säätö 1 x D.
Tehosteyksikön ohjelmoitava nopeuden ja paineen säätö.
Yksilöllisesti ohjelmoitava nopeus ja kiihtyvyys/hidastus jokaisen akselin.
Laserskanneri kiinnitysleukoja ja painemuottia varten.
Jokaisen erillisen akselin ohjelmoitava toleranssiväli.
Vakiokomponentit tunnetuilta eurooppalaisilta valmistajilta.
Verkkoyhteys CAD-järjestelmään tai mittauslaitteeseen. Ohjelmisto tilauksesta.
Makro-ohjelmointi.
Automaattinen putkilipas automaattisella putken lastauksella.
CNC-ohjausjärjestelmä.
Ohjausjärjestelmä toimii 4 yksilöllisesti ohjattavalla akselilla. Taivutus.
Putken pyöriminen.
Pituuden syöttö.
Tehostepaine/nopeus.
CNC-järjestelmä on suljettu järjestelmä, joka ei anna laitteen jatkaa ennen, kuin liike on saavuttanut ohjelmoidun sijainnin. Laitteen tarkkuuden ja nopeuden optimoimiseen on toleranssiaste ohjelmoitavissa Tavanomainen ohjelmoitu toleranssi on ±0,05-0,1 mm/aste.
| Tekniset eritelmät/Herber 76/90/127 CNC TB | |||
| 76 CNC TB | 90 CNC TB | 127 CNC TB | |
| Kapasiteetti, Ø mm | 63 x 5 | 90 x 5 | 127 x 5 |
| Säde, min/max | 40/200 | 50/250 | 80/320 |
| Säteen poikkeama | ˗ | ˗ | ˗ |
| Taivutusnopeus/toistettavuus | 40º/s. ±0,1° | 60º/s. ±0,1° | 24º/s. ±0,1° |
| Taivutustelan pituus | 3000 | 4000 | 4000 |
| Paino, kg | 7000 | 10000 | 17000 |
| Laitteen mitat | 6,7 x 1,7 x 1,8 | 7,0 x 2,2 x 1,4 | 7,0 x 2,2 x 1,8 |
| Moottori kW | 32 | 40 | 40 |
| Pituuden syöttö | 900 mm/sek | 900 mm/sek | 900 mm/sek |
| Toleranssiväli | 0,05–0,1°/mm | 0,05–0,1°/mm | 0,05–0,1°/mm |
| Vakiokomponentit täyttävät VDMA-, ISO- ja DIN-standardien asettamat vaatimukset. | |||
