8 akselin putken taivutuslaite HERBER 710 S

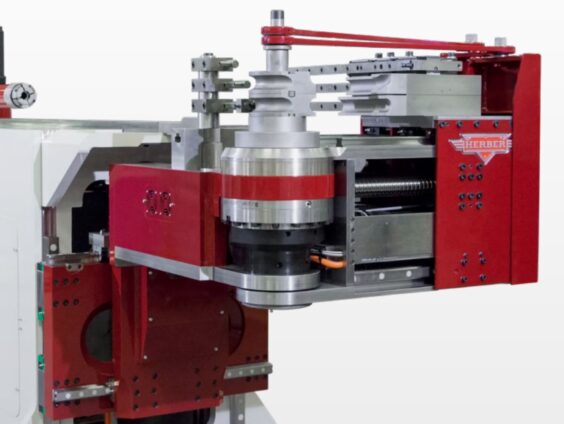

Herber 710S 8 akselin putken taivutuslaite

Herber 710S on optimoitu putkille ja profiileille, halkaisija max.  Ø51 mm. Taivutuspään muotoilu on erittäin kestävä ja kaikki akselit ovat ohjelmoitavissa työkalujen nopean asentamisen varmistamiseen. Maksimivälys taivutuspään ja multisäteen ympärillä suo mahdollisuuden erityisen vaativien sovellusten toteuttamiseen ilman työkalujen välillä vaihtamista.





    Herber 310/710 S on optimoitu putkille ja profiileille, halkaisija max.  Ø51 mm. Taivutuspään muotoilu on erittäin kestävä ja kaikki akselit ovat ohjelmoitavissa työkalujen nopean asentamisen varmistamiseen. Maksimivälys taivutuspään ja multisäteen ympärillä suo mahdollisuuden erityisen vaativien sovellusten toteuttamiseen ilman työkalujen välillä vaihtamista. Käyttäjäystävällinen ohjelmisto helpottaa laitteen käyttäjän työtä. Kosketusherkkä näyttö (tai näppäimistö) luo selkeän kuvan laitteen parametreistä, opetustoiminnosta, mallinnuksesta, prosessin tiedoista ja suunnittelusta.

    Kaikki sähköiset
    Kaikki akselit täysin ohjelmoitavissa
    Opetustoiminto
    Kosketusherkkä multinäyttö
    Työvirran logiikan ohjelmointi
    Etutuki ja hätäpysäytys
    Laserskanneri turvallisuuden varmistamiseen

    Verkkoyhteys mittaukseen ja CAD-järjestelmään
    Hitsaussauman tunnistus ja putken kohdistus sähkömagneettinen tai optinen
    Vapaa säteen muodostus
    Mallinnus
    Tason pituuden laajennus
    IGES ja STP tiedostojen tuonti

    Tekniset eritelmät /Herber  310 S / 710 S310 S710 S
    Kapasiteetti, Ø mm38 x 1,7 mm51 x 2 mm
    Säde, min/max20/250 mm30/250 mm
    Säteen poikkeama90 mm70 mm
    Taivutusnopeus/toistettavuus360º/s. ±0,05°200º/s. ±0,05°
    Taivutustelan pituus2000 – ∞mm2000 – ∞mm
    Paino, kg4000 kg4500 kg
    Laitteen mitat3,8 × 1,4 × 1,5 m4,0 × 1,6 × 1,5 m
    Putken pyöriminen0 – 360°/s0 – 360°/s
    Pituuden syöttö 0 – 1 800 mm/s 0 – 1 800 mm/s
    Toleranssiaste0,05°/mm0,05°/mm
