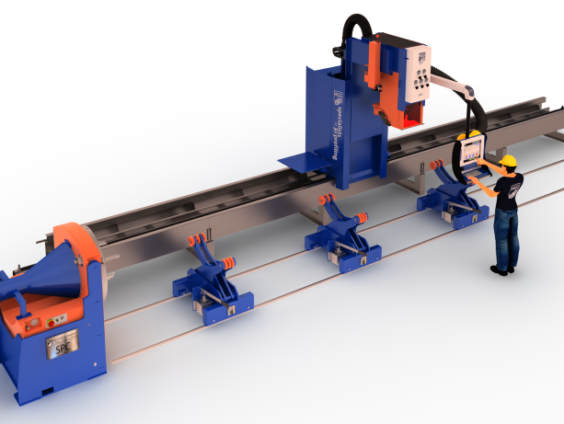

Putkenleikkauslaite HGG SPC 500-1200 PT
Putkien profilointi, monipuolinen täsmällisyys
Vakiomallinen SPC 500–1200 putkenleikkauslaite pystyy käsittelemään erilaisia materiaaleja, kokoja ja seinänpaksuuksia, joten ne ovat käyttökelpoisia useissa eri sovelluksissa. Laite toimii happipolttokaasulla, plasmalla, leimauksella sekä CAD-CAM käyttöliittymillä.
S Säästöä sovituksista ja hitsauksista
Hitsaajilla kuluu usein liian paljon aikaa leikkausviivojen hahmottamiseen, käsin leikkaamiseen ja hiomiseen. Kokeneita hitsaajia on hankala löytää, se on merkittävä pullonkaula monessa valmistusprosessissa. SPS-sarja automatisoi nämä prosessit ja mahdollistaa hitsaajien keskittyä siihen, mitä he parhaiten osaavat – hitsaamiseen.
Käyttäjän turvallisuus on ensisijaisen tärkeä
Laitteen käyttäjän turvallisuuden varmistaminen termisessä isojen teräserien leikkaamisessa on ensiarvoisen tärkeä. Kapea leikkauspää, höyryjen poistaminen putken kautta sekä ainutlaatuinen venturijärjestelmä höyryjäämien poistamiseen tarjoavat laitteen käyttäjälle parhaan mahdollisen turvallisuuden.
CAD laitteeseen
CAD-malliin lisätyn tiedon käyttäminen on yhä tärkeämpää. SPC-sarja on varustettu sisäänrakennetulla pitkälle kehitetyllä ohjelmistolla, joka mahdollistaa minkä tahansa NC-datatietoja käyttävän tiedoston käyttämisen.
Mikä on suurin huolenaihe valmistusprosessissa? Onko se suunnitelman kattavuus, riittämätön tuotantoprosessin hallinta, tehoton materiaalin käsittely, joka aiheuttaa ylimääräistä hävikkiä, valmistuskustannusten hallinnan menettäminen tai pätevien hitsaajien puute? Tai miten suoriudut hitsattuihin rakenteisiin liittyvien jatkuvasti kasvavien vaatimusten ja sääntöjen aiheuttamasta paineesta?
Teräsrakenteet
Putkien tilavuudet ja koot vaihtelevat hankkeesta toiseen ja vaativat joustavan putkenleikkauslaitteen käyttöä, joka ei seisoisi käyttämättä tuotantohallissa. Valmistaja pystyy tavanomaisia leikkausmenetelmiä käyttämällä leikkaamaan maksimissaan 10-20 tonnia putkia päivässä, kun taas PC 600–900 CNC putkenleikkauslaitteen leikkausteho on jopa yli 40 tonnia putkia päivässä.
Teollinen sovellus: Putkien plasmaleikkaus urheilukenttiä, siltoja, teemapuistoja, näyttelykeskuksia, lentoasemarakenteita, ostokeskuksia, nostureita ym. varten
Putkien käsittely
HGGn SPC putkenleikkauslaite pystyy automatisoimaan ja yksinkertaistamaan hitsaustyöpisteiden varustelua, sillä laitteeseen kuuluu riittävä määrä keloja mittojen mukaan leikkaamiseen, joten pätevien hitsaajien ei tarvitse keskittää aikaansa sovittelemiseen. Tyypillisen, 82 viistotulla aukolla varustetun palkin valmistusaika, joka on normaalisti noin 26 tuntia, vähenee vain noin 2 tuntiin.
Teollinen sovellus: Putkien plasmaleikkaus lavojen, kehysten, hylsyjen, erilaisten tuote-erien, putkisarjojen, jakotukkien, vesivaraajien, suuttimien yms. leikkaamiseen
Merellä
Yhä useammat merellä käytettäviä rakenteita valmistavat yrittäjät ratkaisevat tiukan valmistusprosessinsa haasteita leikkausprosessien automatisoinnilla. Valmistaja pystyy suurelta osin käsin leikattavista 95 putkesta koostuvan helikopterikannen valmistamaan noin 240 tunnissa. Käyttämällä SPC putkenleikkauslaitetta tähän samaan tehtävään kuluu alle 40 tuntia.
Teollinen sovellus: Putkien plasmaleikkaus kansien, nostureiden, helikopterikansien, tukirakenteiden, putkitelineiden, vedenalaisten jakotukkien suojakehysten, venelaitureiden leikkaamiseen.
Laivanrakennus
HGGn putkenleikkauslaite pystyy automatisoimaan ja yksinkertaistamaan laivanrakennustehtaiden hitsaustyöpisteiden varustelua, sillä laitteeseen kuuluu riittävä määrä keloja mittojen mukaan leikkaamiseen, joten pätevien hitsaajien ei tarvitse keskittää aikaansa sovittelemiseen. Käyttämällä SPC putkenleikkauslaitetta vähennetään 15 suuttimen valmistusaikaa 13 tunnista 1 tuntiin.
Teollinen sovellus: Putkien plasmaleikkaus lavojen, kehysten, hylsyjen, erilaisten tuote-erien, putkisarjojen, jakotukkien, vesivaraajien, suuttimien yms. leikkaamiseen.
| SPC 500 PT | Ø 48 – 510 mm (2 – 20″) | 8t |
| SPC 600 PT | Ø 48 – 610 mm (2 – 24″) | |
| SPC 800 PT | Ø 48 – 815 mm (2 – 32″) | |
| SPC 1000 PT | Ø 48 – 1020 mm (2 – 40″) | 8t / 12t |
| SPC 1200 PT | Ø 48 – 1225 mm (2 – 48″) |
